BMW 3시리즈 블랙박스 DIY!! (feat. f30, 아이나비 QXD5000) 본문
블랙박스 혼자 할 수 있어요!! (Do It your Self!!)
우여곡절 끝에 블랙박스를 교환받아 이상없음을 확인하고 DIY 시작
블랙박스 불량 및 교환을 알고 싶다면 아래 클릭!!
2022.06.07 - [자동차 ] - 아이나비 블랙박스 조심하세요!!(feat, qxd5000, AS)
아이나비 블랙박스 조심하세요!!(feat, qxd5000, AS)
아이나비 블랙박스 진짜 좋은거 맞아??? 본인의 출퇴근 차량인 BMW320d가 이제 약4년차를 접어들고 있음. 그런데 출고시 달려있던 정품 블랙박스가 화면이 흰색으로만 보이고 아무것도 식별이 안
lichur.tistory.com
2022.06.10 - [자동차 ] - 아이나비 블랙박스 교환!!(feat. 불량확인서)
아이나비 블랙박스 교환!!(feat. 불량확인서)
아이나비 블랙박스 불량 확인서! 사자마자 발견한 불량으로 실랑이 후 결국 아이나비 용인 서비스센터로 블랙박스를 택배로 보냄 이전 내용은 아래 링크 클릭! https://lichur.tistory.com/m/59 아이나비
lichur.tistory.com
블랙박스를 설치하기전에 전원공급 방식을 확인 하고 가자!!
본인이 생각할때는 보조배터리를 사용하지 않는 선에서 블랙박스을 설치할때는 2가지 전원공급 방식이 있음.
1. 블랙박스 전원선을 차량의 퓨즈박스에 연결하는 방법!!
장점 : 선을 깔끔하게 매립할 수 있고, 별도의 준비물이 필요하지 않음.
단점 : 차량의 배선을 잘 모른다면 연결 포인트를 찾기 어려움.
2. OBD 전원 선을 이용하는 방법!!
장점 : 차량의 배선정보를 몰라도 OBD 잭에 꼽기만 하면 쉬운연결 가능.
단점 : 별도의 OBD 전원공급 배선을 구매해야 하며, 다른 기기의 OBD 연결시 블랙박스 사용 불가.
2가지의 방법중 본인은 기존에 하던 1번방식대신 신문물인 2번 방식을 이용해 보기로 함.
OBD 전원 선을 인터넷으로 구매!!
(!!주의!! 본인 차량 OBD단자와 호환이 되는지 확인 필요)
OBD 전원선을 그냥 사용해도 되지만 블랙박스 전원선에 달려있는 퓨즈를 살려 사용하기 위해 전처리 작업을 해줌.
OBD 잭을 끊어서 블랙박스 전원선의 ACC, BAT, GND 선에 배선을 해줌.
그후 잡소리 방지를 위해 소음방지 테이프를 블랙박스 전원선 + 후방카메라연결선에 다 감아버림!!
이렇게 사전작업을 완료 하고 날씨가 좋은 어느날 작업을 시작함!!
블랙박스 설치 방법!!
1. 차량의 문을열고 문틀을 따라 끼워져 있는 고무스트립을 아래로 당겨 제거한다.

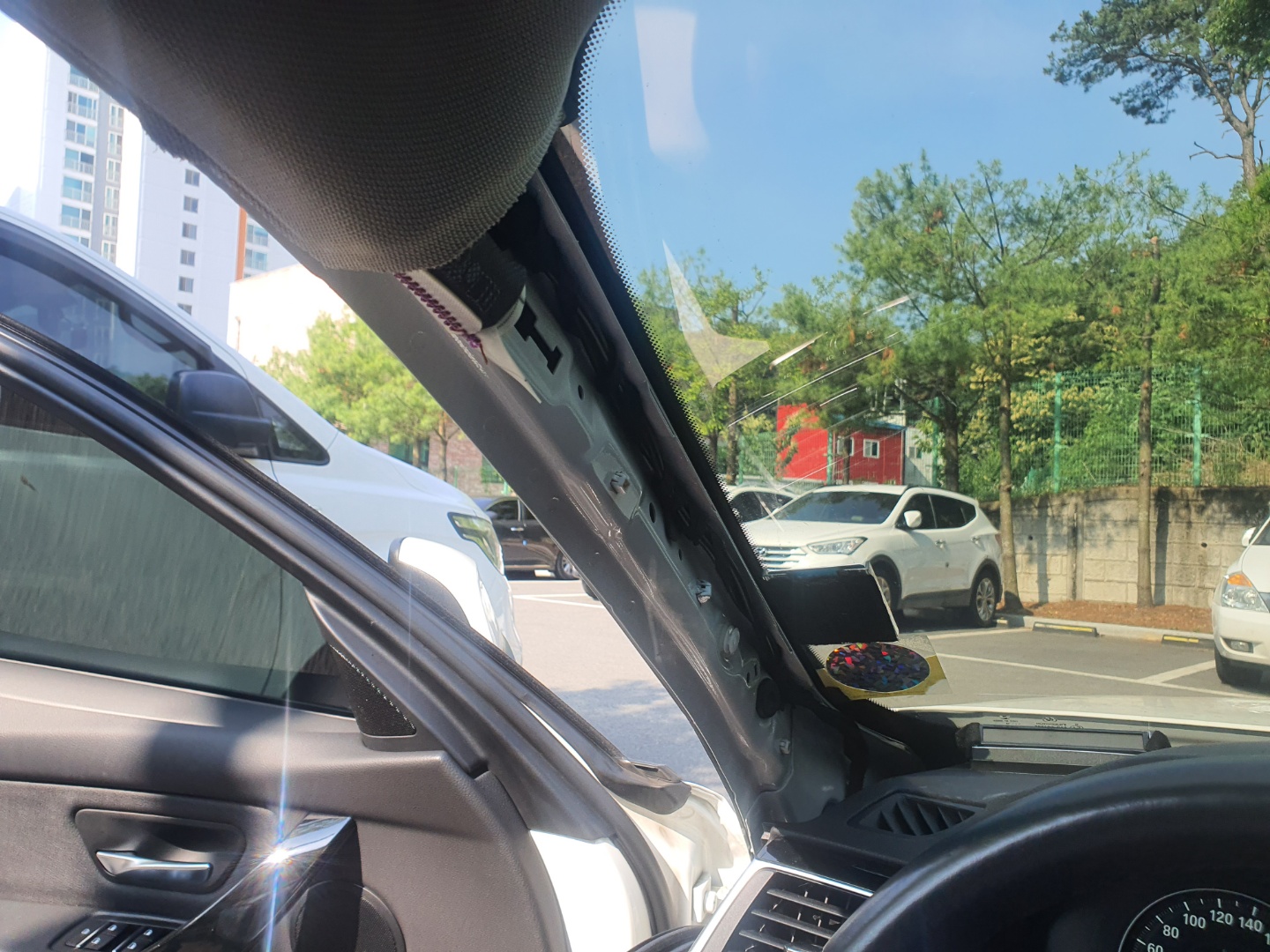

2. OBD가 위치해 있는 A필러 및 옆쪽 커버를 제거한다.
(내차가 아니다 마인드로 땡긴다!!!)
3. 대략적인 블랙박스본체의 위치를 잡아놓고 배선 길이를 조절한다.
4. 블랙박스 본체부터 배선(전원선 + 후방카메라선)을 천장으로 매립하며 A필러 까지 이동한다.
5. A필러부터는 아래쪽(OBD위치)으로는 전원선만 매립하며 이동하고, 후방선은 잠시 대기 한다.
6. 전원선을 OBD쪽으로 매립하며 이동한 후 배선을 정리하여 케이블타이로 묶어 비는 공간에 넣어 준다.
7. OBD잭을 차량에 연결한 후 블랙박스를 연결하여 전원이 공급되는지 확인한다.
(차량마다 다르지만 이때는 시동을 거는것을 추천한다.)
8. 전원 공급을 확인 했으면 옆쪽 커버 및 A필러를 다시 조립하여 준다.
9. 이제 후방카메라 배선을 B필러쪽으로 고무스트립을 뺀곳에 매립하며 이동한다.
10. B필러를 통과하여 뒤문으로 가기위해 단단하고 얇은 물건을 이용하여 배선을 빼내어 준다.
(본인은 세탁소 옷걸이를 사용하여 배선을 빼냈음)

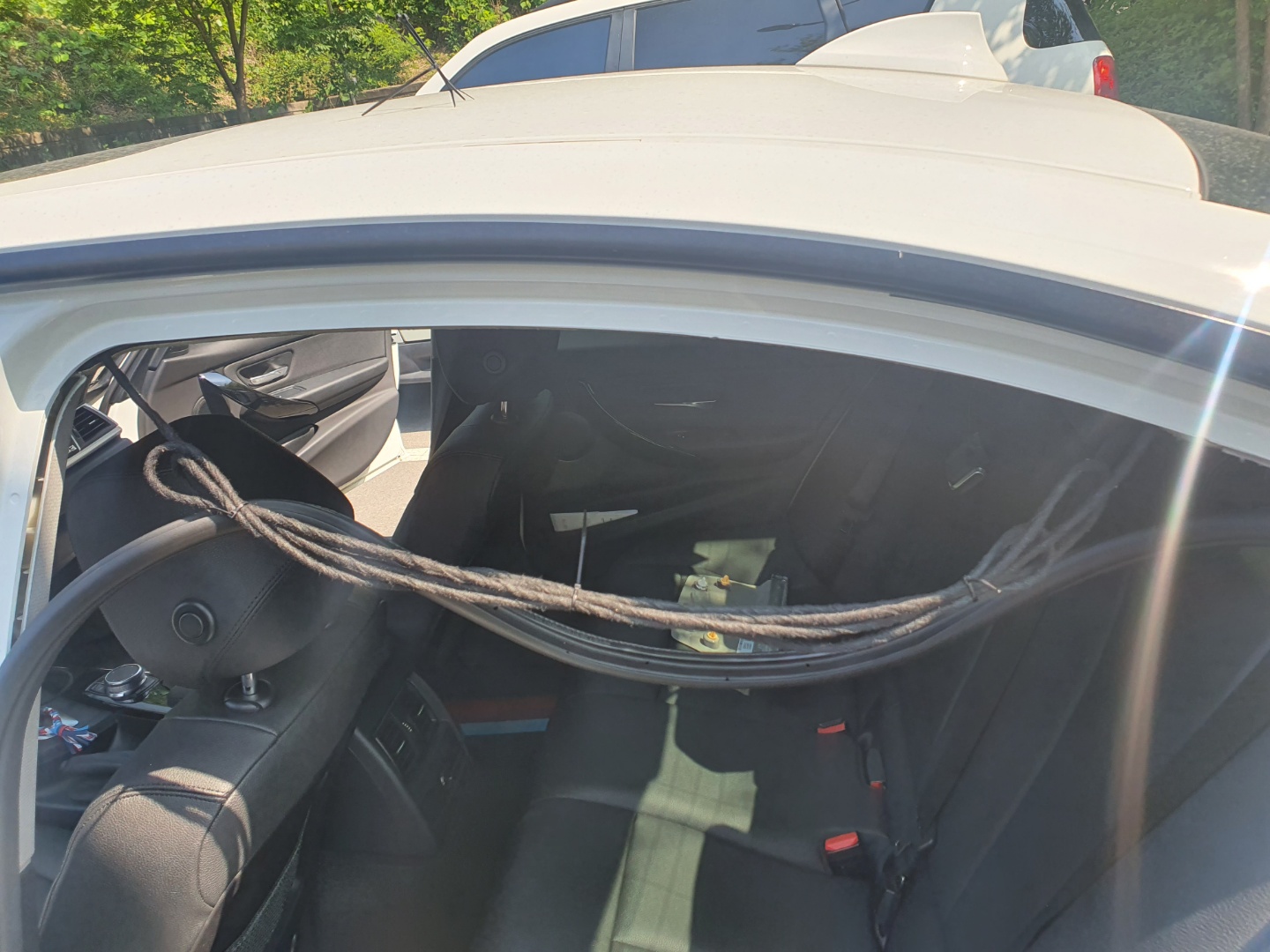

11. 뒷문의 고무스트립을 앞문과 동일하게 빼주고 C필러까지 매립하면 이동한다.
12. C필러에서 뒷유리쪽으로 B필러 통과시와 마찬가지로 배선을 넣어준다.
13. 배선이 나오면 후방블랙박스 위치를 잡아 부착 한다.
14. 본인 차량의 경우 실내 브레이크등쪽으로 배선을 빼서 내부 커버를 탈착함.
15. 후방블랙박스 위치만큼만 배선을 남기고 나머지 배선은 뒷문 고무스트립쪽에서 배선을 정리한다.
16. 카메라를 다 연결하여 시동을 걸어 제대로 화면이 나오는지 확인한다.
17. 이상이 없다면, 모든문의 고무 스트립을 다시 조립한다.
18. 마지막으로 전방 및 후방 카메라의 각도를 조절하여 최적의 위치를 정한다.
끝!!
블랙박스설치는 생각보다 쉽게 끝났으며, OBD전원을 이용하니 배선을 하지 않아도 되어 굉장히 편하였음.
매번 퓨즈에 집접 물려 사용하였는데.... OBD가 신세계 인것 같음.
이렇게 연결을 하고나면 상시녹화 + 주차녹화가 가능함.
블랙박스 설치에 관한글은 여기서 마무리 하고 다음에는 QXD5000의 필수 설정 기능과 사용 후기 및 기존블박 철거에 대해 다뤄보겠음.
