자동차 블랙박스 설치 DIY (feat, 2채널)

자동차 필수품 블랙박스 DIY 해보자!!

코로나로 인해 집에 머물러 있던 어느날.....

친구놈의 전화가 온다!!!



전화 내용인즉슨

본인차량의 블랙박스가 고장나서 새걸로 사왔는데 공임비 주기 싫으니 좀 달아달라 였다......

(이런 개 후루룹 쩝쩝 할놈이.....)



일단 부랄 친구 부탁이라 어쩔수 없이 욕한바기지 해주고 작업을 시작하였음.....

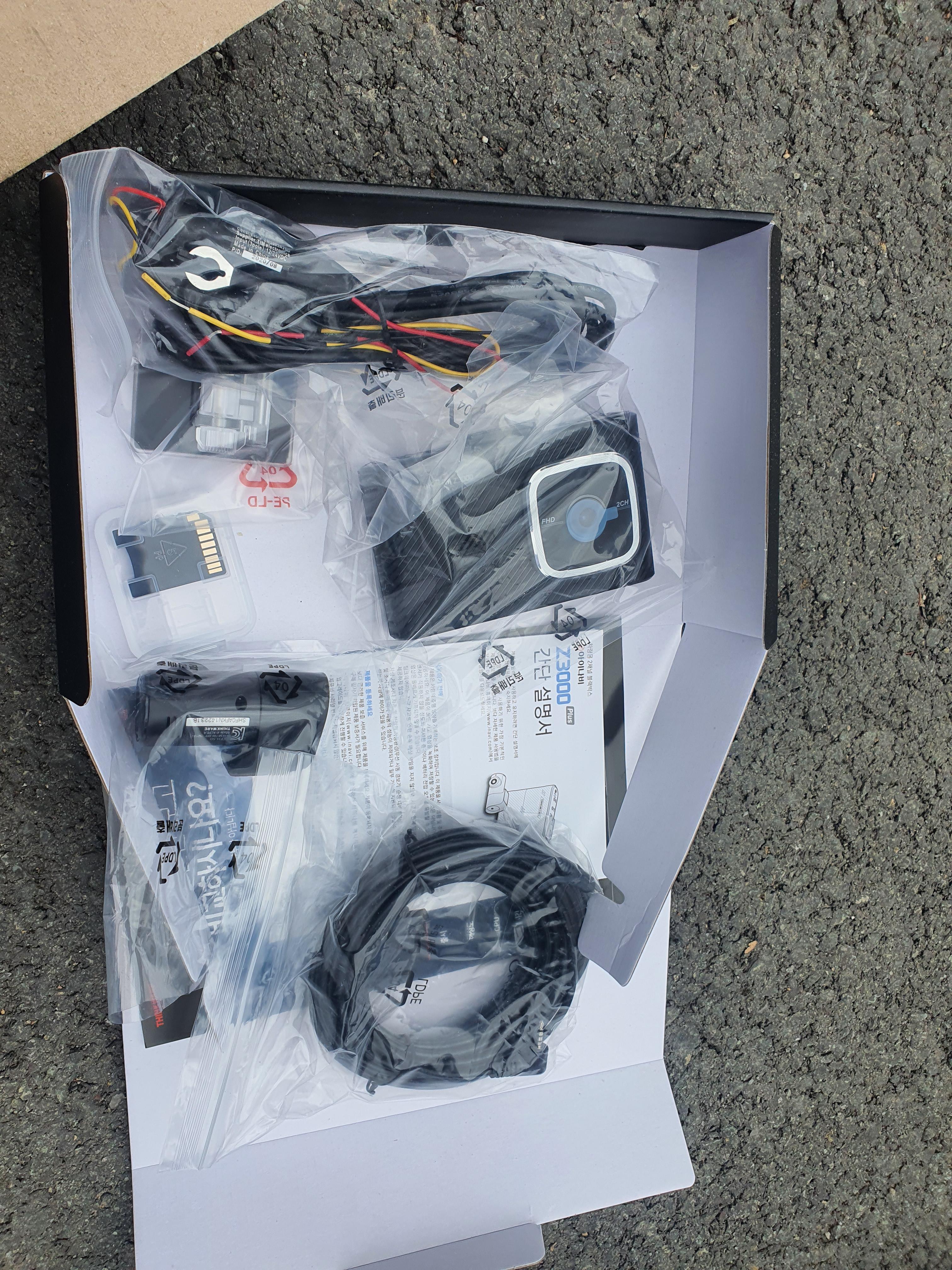

먼저 구성품을 보니 2채널 짜리 아이나비 블랙 박스 였음....

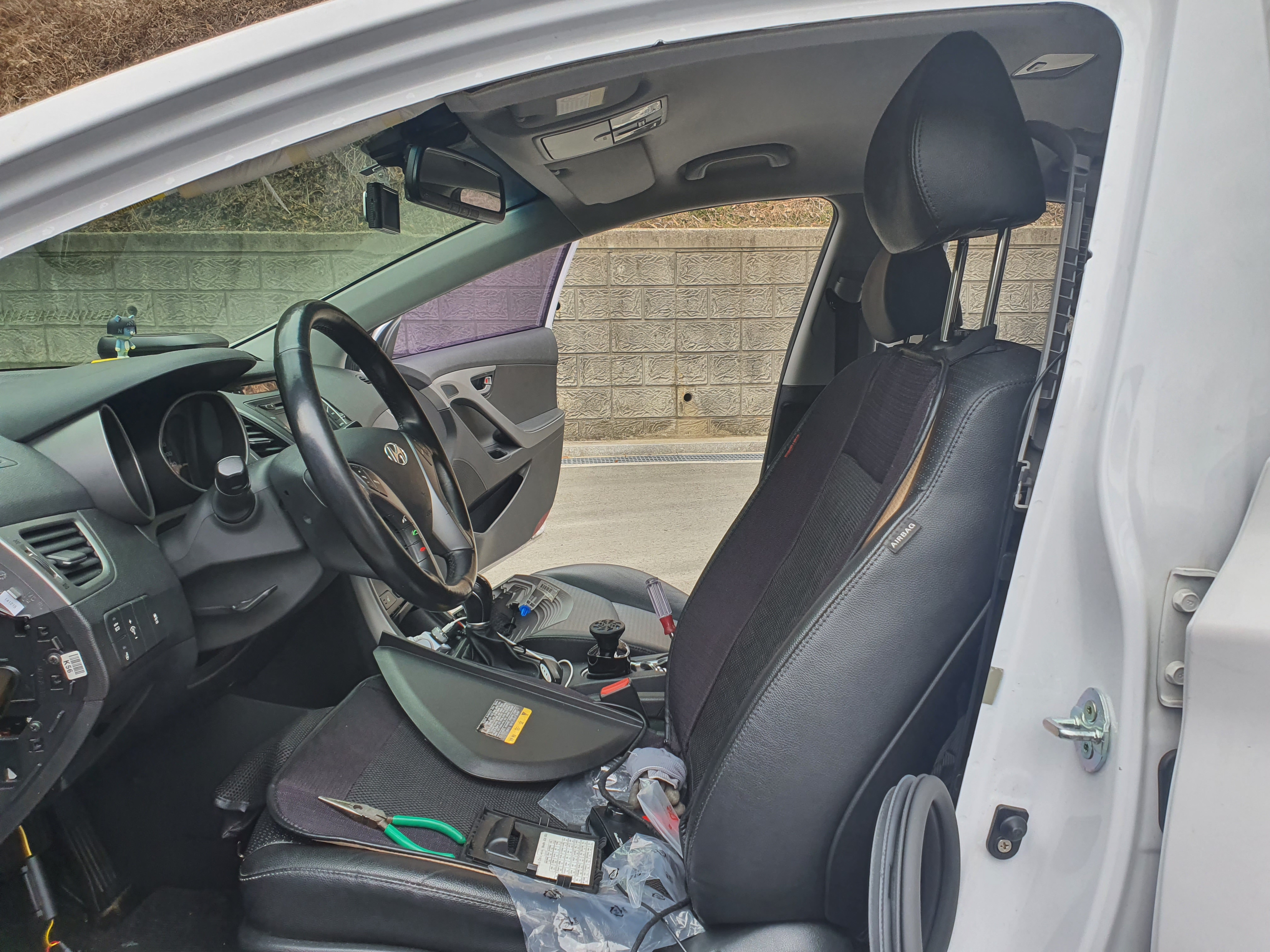

일단 시작해 보기로 함.

(친구놈 차는 아반떼 MD)



<블랙박스 DIY 방법!!>

1. 기존 블랙박스의 배선을 걷어 낸다.

 (A 필러를 제거 후 선을 당기면 어느정도 다 제거되고, 마지막에 퓨즈 단자의 선만 뽑아 주면된다.)

2. 신규 블랙박스 전선에 부직포를 감아 준다.

(부직포를 감아주면 전기선 떨림으로 인하여 생기는 잡소리를 최소화 해준다.)

3. 신규 발생장치의 배선을 연결 하여 정상동작하는 검사한다.

(신규 제품이 정상적으로 작동하는지 검사하지 않고 진행하면 혹시나 나중에 문제 발생시 처음부터 다시 작업을 해야한다.)

4. 퓨즈커버와 옆부분의 커버를 뜯어 배선을 정리하며 앞쪽 블랙박스까지 설치 한다.

(1차로 앞쪽 블랙박스를 설치 한다.)

<신규 블랙박스 설치>

5. 뒤쪽 설치를 위하여 B필러를 탈거한다.

(B필러는 복스로 볼트를 풀어야 탈거가 가능하다.)

<B필러 탈거 및 배선통과>

6. 뒷문 쪽의 고무도 제거 후 C필러 까지 안으로 넣어 배선작업을 한다.

7. 쇠 옷걸이를 펴서 후방 배선을 고정후 C필러를 관통하여 배선을 빼낸다.

8. 후방 카메라의 위치를 잡은 후 배선을 맞춰 마무리 한다.

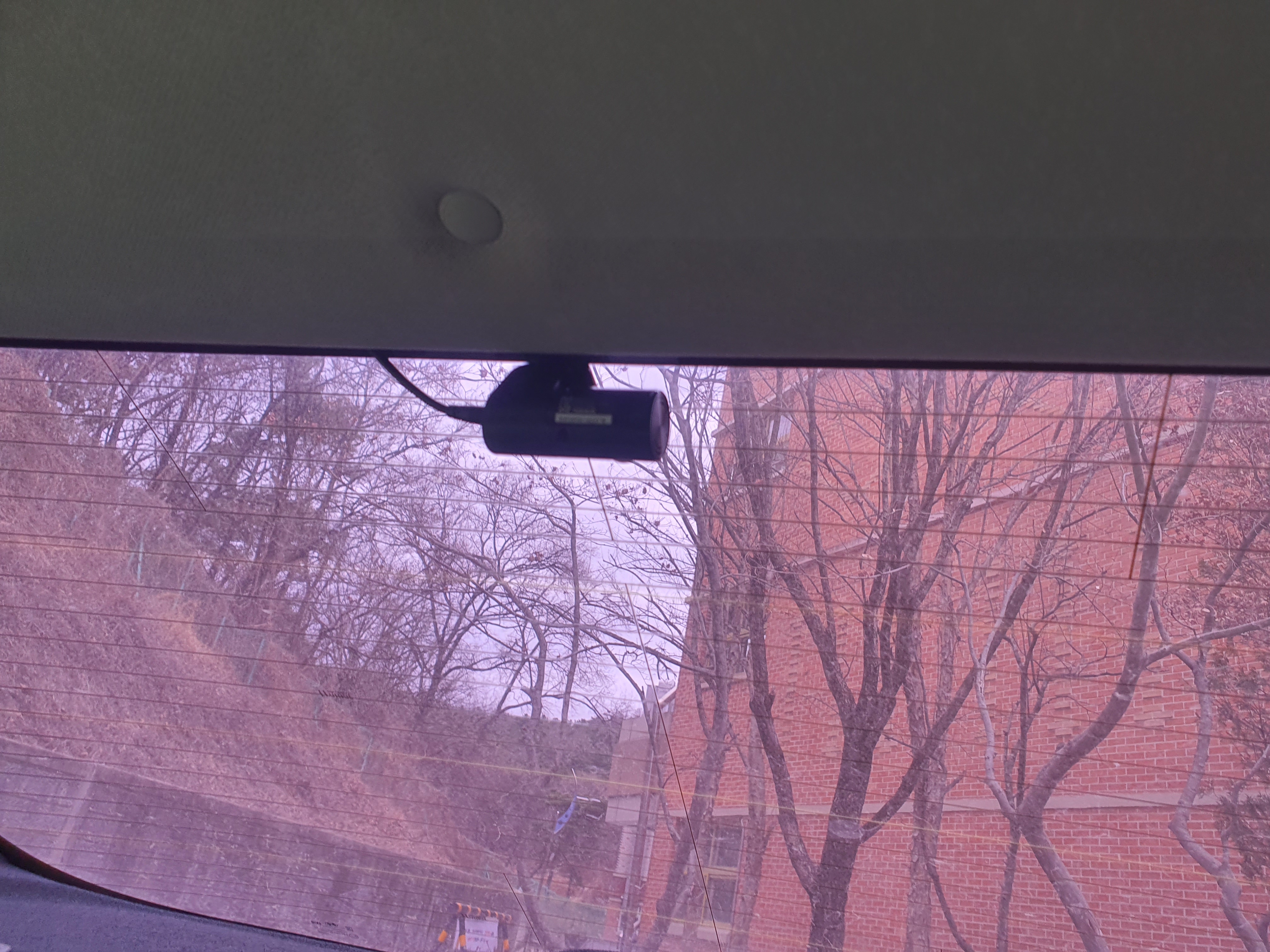

<후방 블랙박스 설치 완료>

9. 후방 카메라부터 전선 매립을 마무리 하며 앞쪽으로 온다.

(B필러 및 문짝 고무등을 조립하면서 선을 정리 한다.)

10. 선의 길이가 길어 남는 부분은 퓨즈 박스 Or A필러 에어백이 방해되지 않는 쪽으로 넣어 정리한다.)

11. A필러를 닫고 앞유리와 천장 마감재 사이로 전선을 넣어 준다.

<배선 퓨즈박스 연결>

12. 자동차 시동을 걸어 후방카메라의 각도와 전방카메라의 각도를 잡아준다.



이렇게 작업을 완료하는데 까지 약 1시간 정도 소요가 되었음.....

블랙박스 설치가 어렵지 않아 공임비 또한 비싸지 않음!!

왠만하면 업자에게 맡기는것이 편함....

(약 3만원)



재미로 DIY 하실분은 해보시길.....

친구는 결국 3만원 공임을 아끼고 커피한잔으로 퉁침......ㅡㅡ



끝!!!



블랙박스 DIY 팁!!



1. 블랙박스의 모든 배선에는 부직포테이프를 이용하여 감아주자!!

- 부직포 테이프를 감아줌으로써 배선 떨림으로 인한 소음을 막아준다.



2. 전원선 퓨즈연결시 원하는 방식을 잘 연결하자!!

- 블랙박스 배선은 연결방식에 따라 상시와 주행시로 나뉜다.
